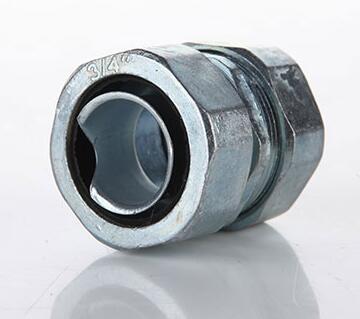

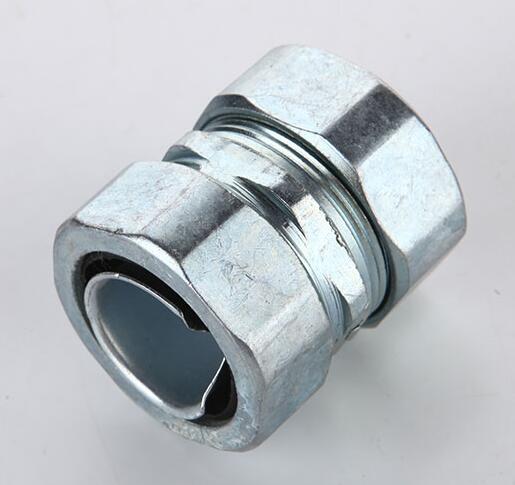

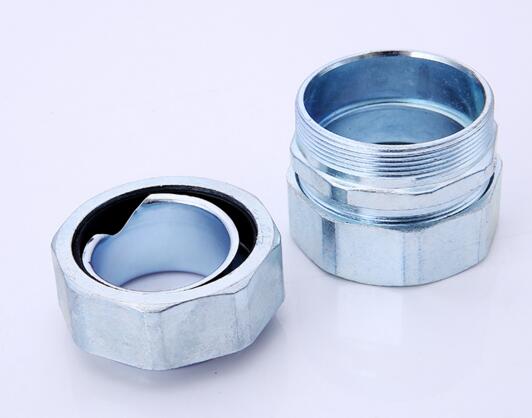

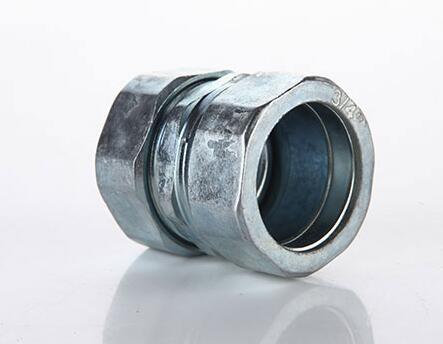

DGJ自固式管接头
发布日期：2017-10-30  阅读量：428 次
咨询热线：021-63503216
  • 产品简介
  • 图片展示

该产品用于将软管连接于无螺纹的水、煤气输送钢管，电线管或无螺纹的设备出口上，省却套丝工序，使用方便。
请按厚、薄钢管选用该型号接头

能将无螺纹的钢管或无螺纹的设备出线口与软管连接省却套丝工序；表面镀锌或镀铬，结构紧密，强度高；钢管与金属软管连接可靠，外表美观














DGJ卡套金属接头对应钢管尺寸

公制

英制

 螺纹厚壁钢管（水、煤、气管） 薄壁钢管（电线管）

公称

英称

 外径×壁厚

公称

英称

 外径×壁厚

φ12（13）

3/8″

#12

3/8″

17.00×2.25

#15

5/8″

15.87×1.60

φ15（16）

1/2″

#15

1/2″

21.25×2.75

#20

3/4″

19.05×1.80

φ20（19）

3/4″

#20

3/4″

26.75×2.75

#25

1″

25.40×1.80

φ25

1″

#25

1″

33.50×3.25

#32

1-1/4″

31.75×1.80

φ32

1-1/4″

#32

1-1/4″

42.25×3.25

#40

G1-1/2″

38.10×1.80

φ38（40）

1-1/2″

#40

G1-1/2″

48.00×3.50

#50

2″

50.80×2.00

φ51（50）

2″

#50

2″

60.00×3.50

#70

2-1/2″

63.50×2.50

φ64（70）

2-1/2″

#70

2-1/2″

75.50×3.75

#80

3″

76.20×3.20

φ75（80）

3″

#80

3″

88.50×4.00







φ100

4″

#100

4″

114.0×4.00







φ125

5″

#125

5″

140.0×4.50







φ150

6″

#150

6″

 165.0×4.50







φ200

8″

#200

8″








注：特殊规格、型号，特殊螺纹可来电订做。
