仪表接头——仪表接头包括所有仪表的表接头、仪表管道接头、仪表阀门接头、仪表取源部件接头、仪表电气接头、金属软管接头等等。它品种繁多，规格各异，每种仪表接头都有其自己的功能。







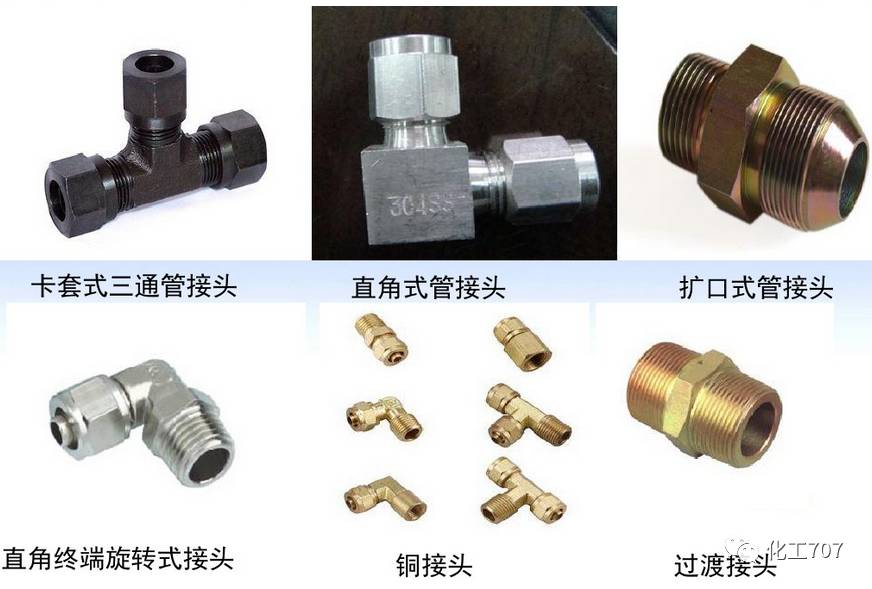

1.管接头的结构：

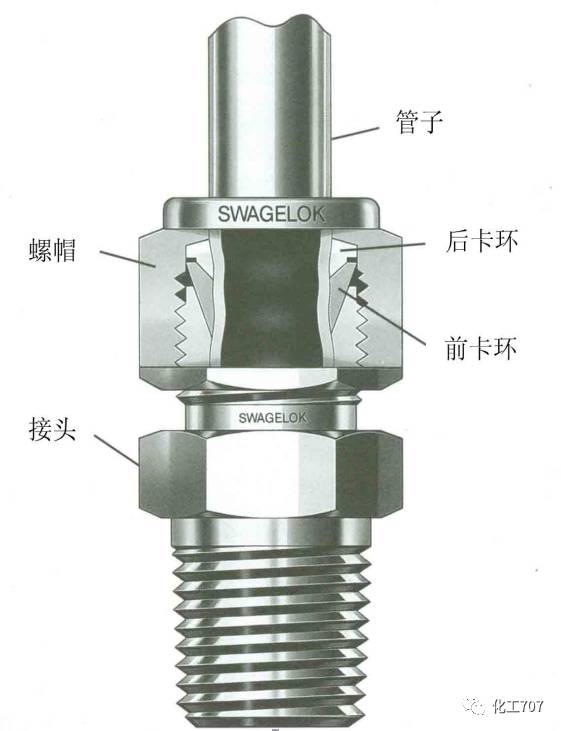

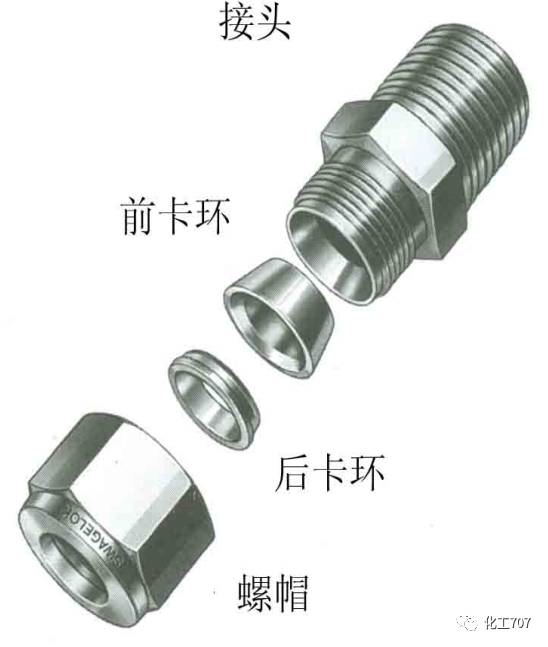

标准的管接头由螺帽、卡环（有的只有一个卡环）、接头、以及管子组成。



标准的管接头安装好的形状如图





管接头的密封的原理：是通过螺帽的紧固，使卡环压迫管子变形，形成密封。





2.快速接头安装及拆卸步骤



安装步骤



1、在有螺纹的快速接头处用生料带缠绕适量厚度;

2、用合适的力量拧紧快速接头;

3、将要插入的管子顶端用切刀垂直切平;

4、将切好的管子顶端插入快速接头，用力插到底;

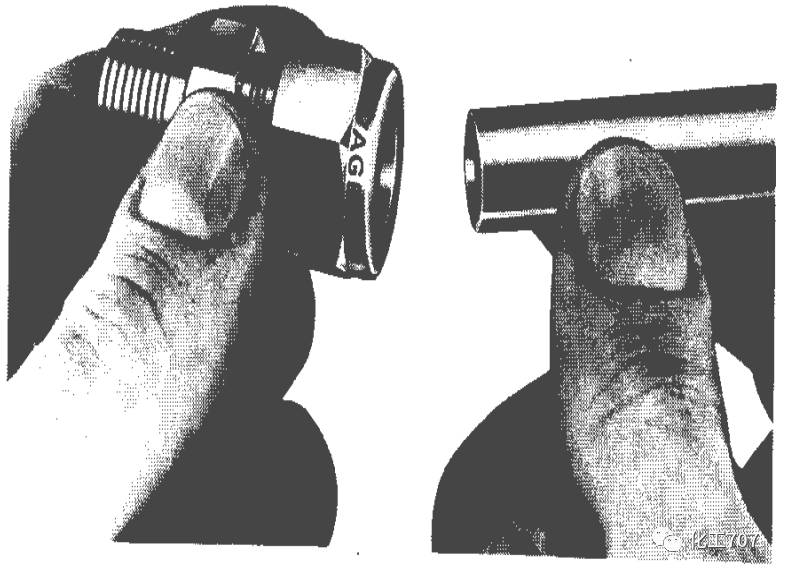

5、验证管子是否连接牢固，用适当的力量拔一下管子，管子拔不出即可。



拆卸步骤

1、首先检查通过接头管路的介质是否隔断；

2、一手用食指和拇指将夹头向快速接头处按住的同时，另一只手将管子拔出。

3、新管接头的安装

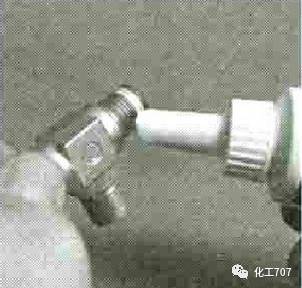

步骤一：将管子插入接头中，确认低到螺帽的低端

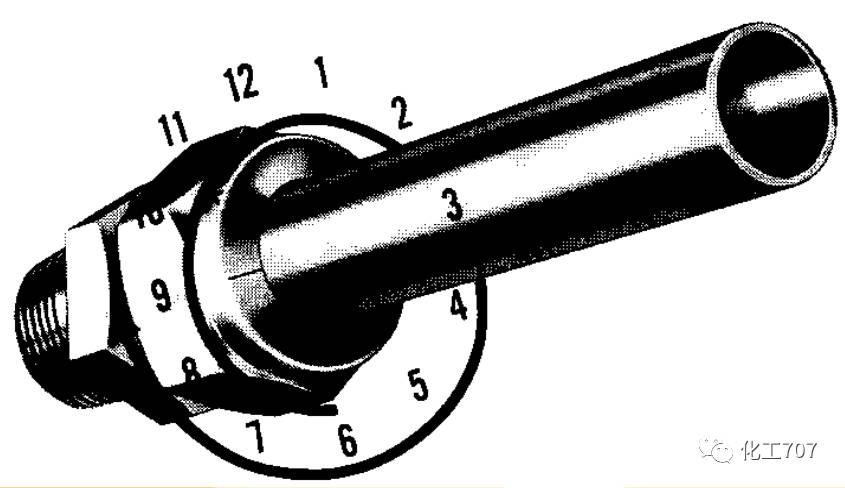

步骤二：用手将螺帽旋紧，并在一位置上做好记号（见6点处）

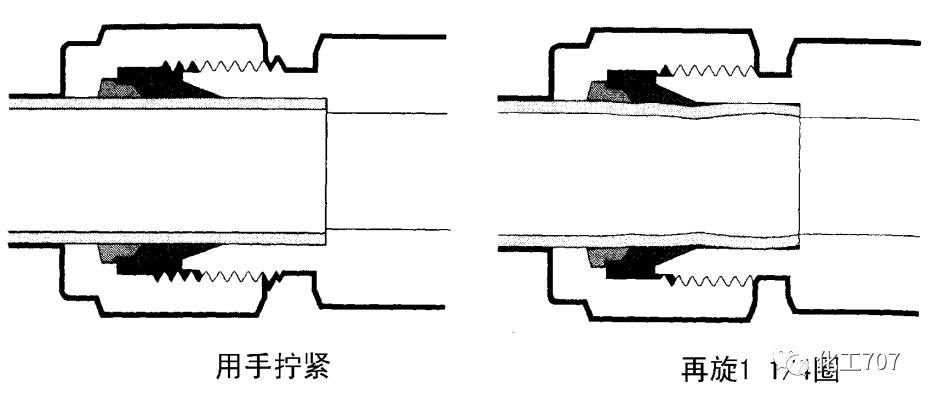

步骤三：用扳手将螺帽顺时针旋转1又1/4圈，见记号在9点处

4.新管接头的安装的注意事项：

对于1英寸（25mm）及以下管径，用手旋紧后再用扳手旋转1 ¼圈即可。对于1/16、1/8和3/16英寸（2、3、4mm）管径，只需用扳手旋转3/4圈即可。对于1 ¼、1 ½、2英寸和28、30、32、38mm管径的接头安装，则需要专业工具，因在现场使用很少。



图示中可以看出管子的变化



5.管接头的再安装

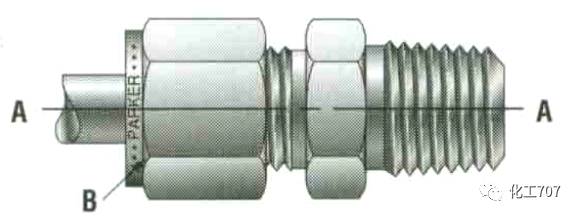

对于已经上紧过的管接头，在拆下前请做好螺帽与接头之间位置的记号，在重新安装时，首先用手将螺帽上紧，再用扳手将螺帽上到原来的位置即可。对于重复拆装多次的管接头，可以在螺帽上到原位置后，再旋转10°～ 20°（不超过六角螺帽一面的1/3，即不超过B处） 。

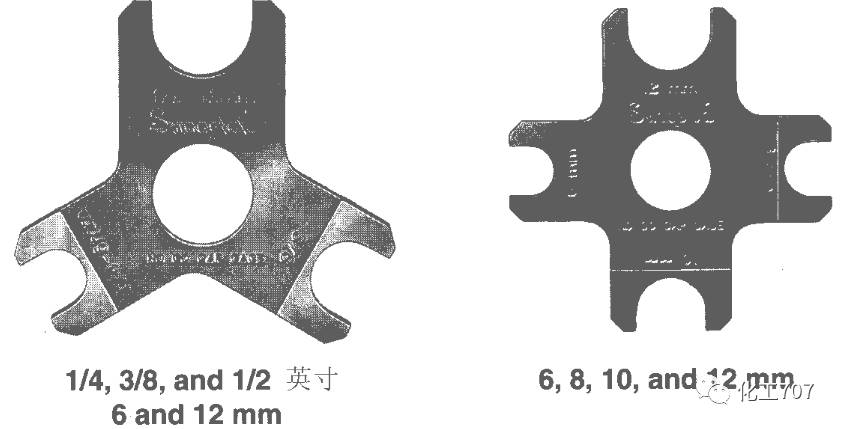

生产厂家提供专用工具，可以用来检查管接头是否上紧，不同的管径有不同的标准

过这种工具可以辨别管接头是否上紧，请注意：它只适用1英寸（25mm）及以下的金属管接头

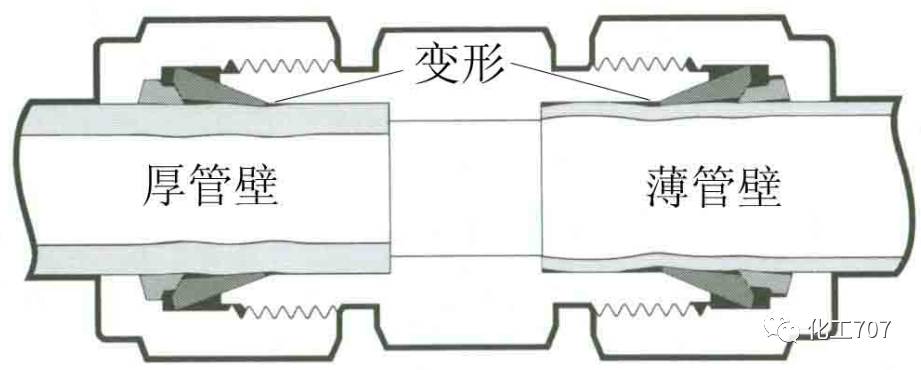

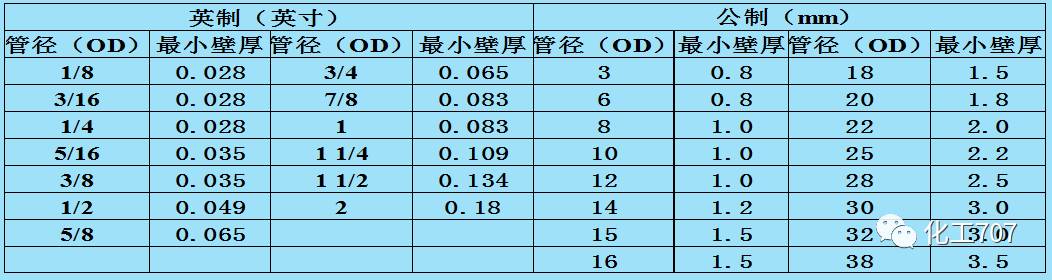

选择管子时注意事项：要注意管子的壁厚在规定的范围内（见下表），因为管壁太厚，卡环不起作用，管壁太薄，会引起管子变形开裂





6.管接头的密封

管接头的密封有以下两种方式

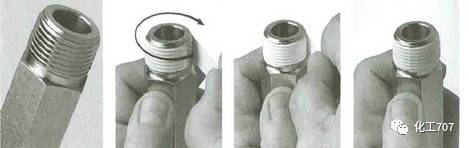

1.生料带的密封：

注意以下几点：

• 上生料带前要对接头螺纹进行清洁

• 上生料带的方向为顺时针

• 生料带不能超出接头螺纹端部

• 生料带剪断后，要紧贴螺纹



2.密封胶的密封

注意以下几点：

• 上密封胶前要对接头螺纹进行清洁

• 用密封胶将螺纹的第二和第三圈涂上。（360°）

7管接头的材质

不锈钢：SS

黄铜：B

碳钢：S

铝：A

尼龙： NL

全氟烷氧基: PFA

TFE: T

注意事项：

因为金属管的硬度要比管接头的材料软，所以不锈钢管不能使用铜接头；

如果管子与管接头是同质材料，金属管需进行退火处理（一般金属材料，如不锈钢、铜、钛、碳钢、合金等已进行了退火处理）

非常软的管子（如Tygon 聚乙稀）或非塑料的PVC管，安装时要加衬垫，并注意密封。

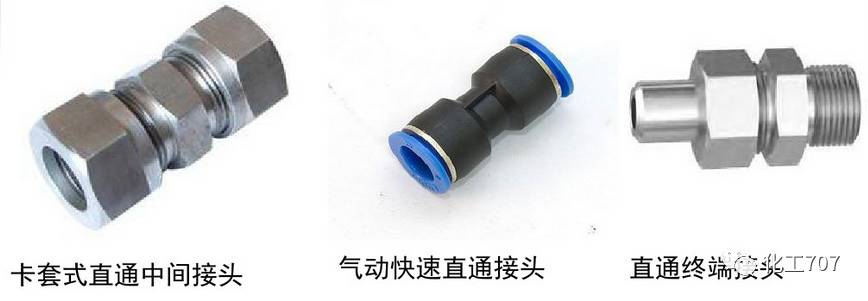

8管接头的类型

名称的标注举例：

1/4管：表示1/4英寸OD的管

管1/4：表示连接1/4英寸OD管的接头

8mm管：表示8mm OD的管

管8mm：表示连接8mm OD管的接头

英制的主要有：1/4、3/8、1/2几种尺寸

公制的主要有：6、8、10、12mm几种尺寸





阳：表示阳接头（公接头）

阴：表示阴接头（母接头）

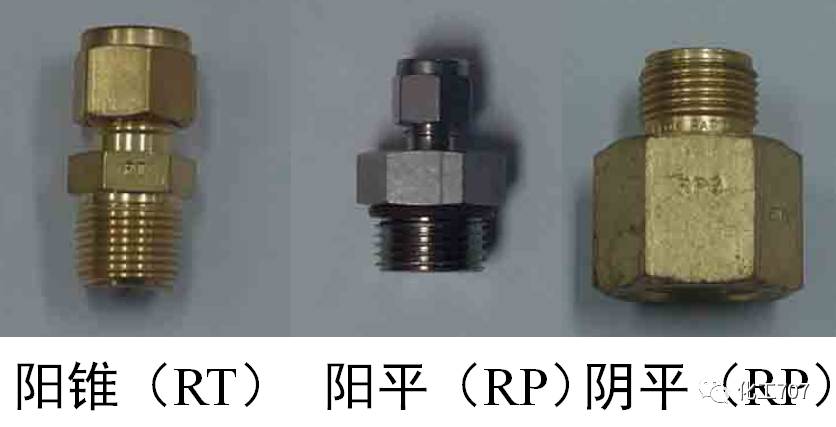

阳锥或阴锥指的是RT螺纹的接头，即ISO 7/1标准，阳平或阴平主要指的是RS、RP或RG螺纹的接头，即ISO 228/1标准

NPT接头不作专门标注，ST接头在大亚湾核电站用量极少，也没有作专门标注

 swagelok很多的接头，有PFA的，也有SS的，有1/2，1/4，1/8英寸的。PFA的卡套一般会借助于开槽器，而不锈钢的就需要接住螺母拧紧从而让前卡对不锈钢管而产生变形来固定。
