气动软管接头的分类

发布日期：2017-04-07 阅读量： 185 次

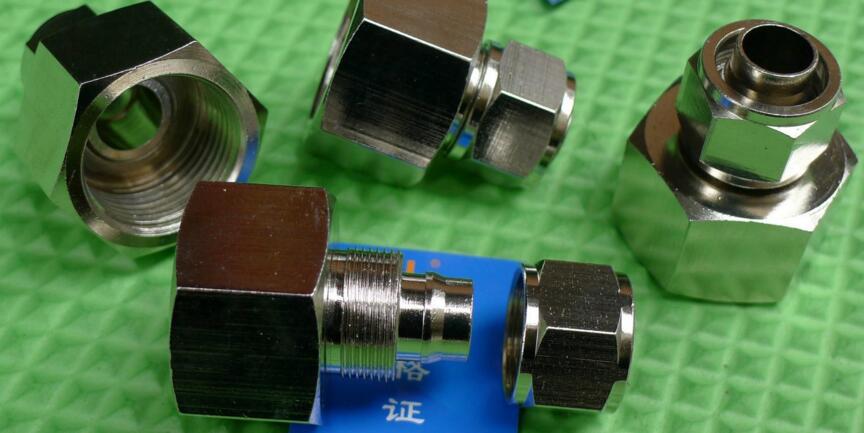

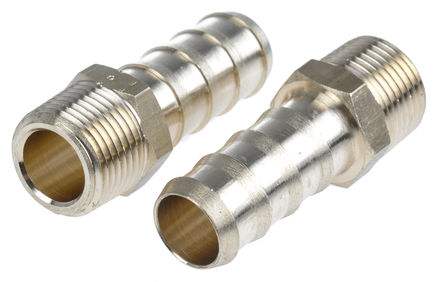

气动软管接头种类和规格很多，常用的结构分类包括快插式、快换式、扩口式、快拧式、倒钩式和宝塔式等。

管接头形式分类为直通接头、终端接头、直角接头、三通接头、四通接头、多通接头、异径接头、内外螺纹接头、带单向节流阀的接头等应用于不同场合的各种管接头。

管接头材料一般分为黄铜类或工程塑料类。有的在黄铜接头体上镀镍铬层再加以抛光，以增加防腐蚀性能及美观。管接头螺纹有公制细牙、圆柱管螺纹和圆锥管螺纹，从密封的角度推荐用圆锥管螺纹接头，螺纹上涂有密封层。

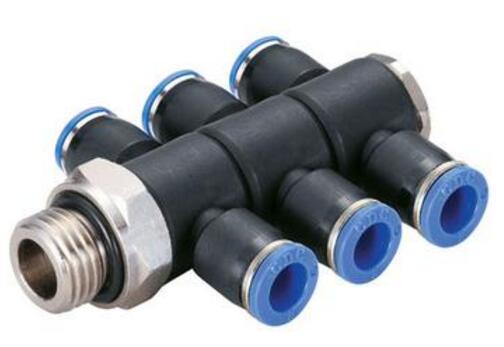

1．快插式管接头

常用于气动回路中尼龙管和聚氨酯管的连接，使用时将管子插入后，由管接头中的弹性卡环将其自行咬合固定，并由密封圈密封。卸管时只需将弹性卡环压下，即可方便地拔出管子。快插式管接头种类繁多，尺寸系列也十分齐全，是软管接头中应用最为广泛的一种。快插式管接头种类有直通终端、直角终端、三通、四通、Y形、T 形终端，穿板接头，分气接头等各种形式，所有锥螺纹上都有聚四氟乙烯涂层，该涂层可取代常规密封圈。

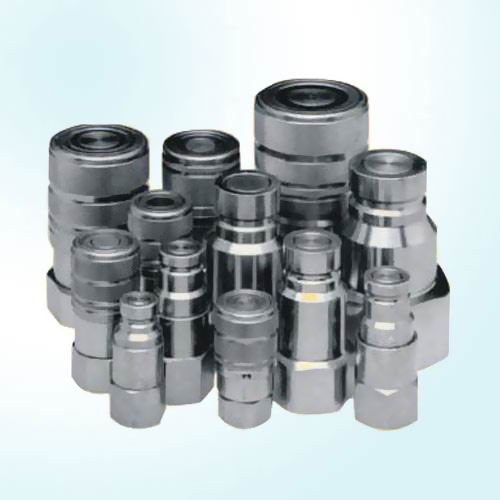

2．快换式管接头
