软管接头的接头芯设计

发布日期：2017-04-18 阅读量： 29 次

软管接头是连接设备与软管的关键部位，传统的软管接头在生产装配时，首先需剥去软管外胶，再与套筒、接头芯扣压成型。然而对软管进行剥胶时，往往存在破坏软管的可能性，如何不产生泄露成为软管接头设计的关键。

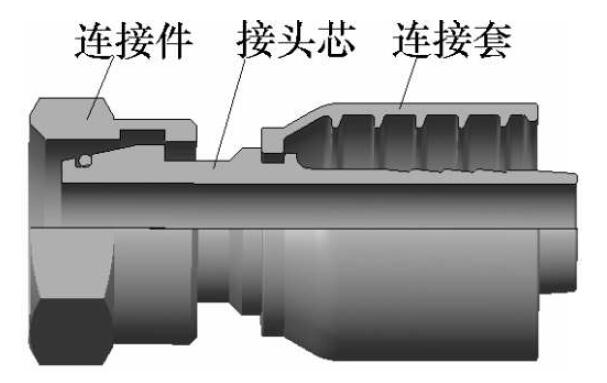

图1 软管接头

软管接头主要由接头芯、套筒和连接件组成，如图1所示。首先我们从合理设计软管接头入手，软管接头设计的重点在于接头芯和套筒的设计，二者与软管通过扣压方式组合在一起形成软管总成。

接头芯设计

接头芯与软管扣压结合的部位是保证连接无泄漏的关键的地方。在接头设计中，往往设计人员重点关注接头芯扣压处长度、结构形状、壁厚等部位的设计，却忽略了接头芯扣压部位倒角，粗糙度等细节处的设计，这些看似简单的地方，却在实际使用中对密封起着重要作用。

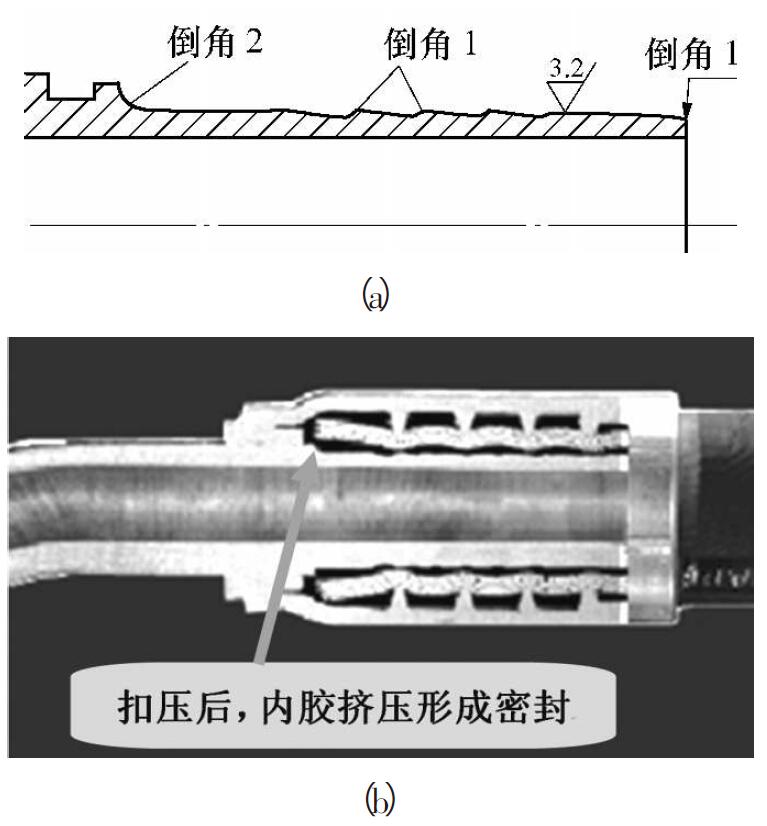

图2 软管总成密封示意图

1）齿形倒角

接头芯与软管内胶直接接触，设计不应有尖角、毛刺等，如图2a倒角1所示，接头芯所有交角处都要倒圆角，圆角半径为0.2~0.5mm。如果接头芯不倒圆角，那么接头芯插入软管时，易刺破或损坏内胶层，造成软管总成的早期漏油。
同样倒角2也起到密封作用，当接头扣压成型后，软管内胶受压，部分内胶挤向倒角2处，在倒角2处形成了密封，有效增加了软管总成的密封性。如图2b所示。

2）齿形粗糙度

因接头芯与软管内胶层是保证密封的关键，故接头芯外圆表面，都应严格控制粗糙度，按照实际生产经验，通常要求Ra3.2。

3）齿形外径

接头芯设计时，为保证装配时接头芯与软管之间形成过盈配合，设计时接头芯外径应稍大与软管的内径，根据内径的不同，可以在0.5~1mm之间选择。传统剥胶型的接头芯所有齿形等高，但是在生产装配中，往往不易装配，对于不剥胶软管接头芯，我们将齿形设计为不等高，接头芯的最后一个齿形直径D1比其他齿形D 小0.1~0.3mm，如图3所示，有效解决了装配问题。
