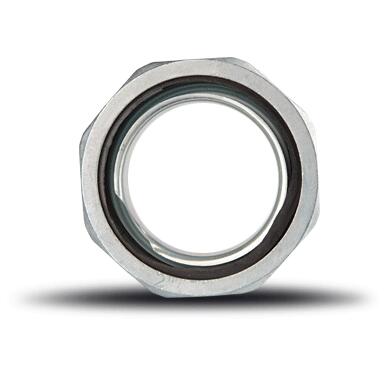

金属软管内牙式接头 内牙式金属软管接头
发布日期：2017-08-03  阅读量：184 次
咨询热线：021-63503216
  • 产品简介
  • 图片展示

产品特性

内螺纹型用于接带螺纹钢管或配有外螺纹的连接件均可。

除以下标准规格外，可另按需求任意变动大小及螺纹标。



产品描述

产品材质： C、F部位均采用优质加厚型锌合金制成。D为铁皮压铸制成。

螺纹规格： 英制 G

产品颜色： 金属色（银白色）。

工作温度： -40 C至100 C，瞬间可耐热达120 C。

产品型号

Φ13/G3/8”
Φ16/G1/2”
Φ20/G3/4”
Φ25/G1”
Φ32/G1-1/4”
Φ38/G1-1/2”
Φ51/G2”
Φ64/G2-1/2”
Φ75/G3”
Φ100/G4”
Φ125/G5”
Φ150/G6”

规格尺寸表
SIZE L H W
mm in mm in mm in
1/4" 1/8" 18 0.71 24 0.94 15.5 0.61
3/8" 1/8" 22 0.87 29 1.14 18.1 0.71
1/4" 22 0.87 29 1.14 18.2 0.72
1/2" 1/8" 28 1.1 34 1.34 19.5 0.77
1/4" 28.5 1.12 34 1.34 19.5 0.77
3/8" 28.5 1.12 34.5 1.36 23 0.91
3/4" 1/8" 34 1.34 34.5 1.36 18.5 0.73
1/4" 34 1.34 34.5 1.36 18.5 0.73
3/8" 34 1.34 36.5 1.44 28.2 1.11
1/2" 34 1.34 36.5 1.44 28 1.1
1" 1/8" 41.5 1.63 40 1.57 19.5 0.77
1/4" 41.5 1.63 40 1.57 19.5 0.77
3/8" 41.5 1.63 41.5 1.63 28.5 1.12
1/2" 41.5 1.63 42 1.65 29 1.14
3/4" 41.5 1.63 41.5 1.63 34 1.34
1-1/4" 1/8" 50.5 1.99 42 1.65 22 0.87
1/4" 50.5 1.99 42 1.65 22 0.87
3/8" 50.5 1.99 42 1.65 22 0.87
1/2" 50 1.97 46 1.81 33.7 1.33
3/4" 50 1.97 46 1.81 34 1.34
1" 50 1.97 47 1.85 41.6 1.64
1-1/2" 1/8" 57.5 2.26 43.5 1.71 22 0.87
1/4" 57.5 2.26 43.5 1.71 22 0.87
3/8" 57.5 2.26 43.5 1.71 22 0.87
　
SIZE L H W
mm in mm in mm in
1-1/2" 1/2" 57 2.24 47 1.85 33.6 1.32
3/4" 57.5 2.26 47.5 1.87 34 1.34
1" 57 2.24 50 1.97 41.5 1.63
1-1/4" 57 2.24 51.5 2.03 50 1.97
2" 1/4" 70 2.76 51 2.01 28.5 1.12
3/8" 71 2.8 51 2.01 28.5 1.12
1/2" 70 2.76 51 2.01 28.5 1.12
3/4" 69.5 2.74 55 2.17 41 1.61
1" 69.5 2.74 55 2.17 41 1.61
1-1/4" 70 2.76 59 2.32 56.5 2.22
1-1/2" 70 2.76 59 2.32 57 2.24
2-1/2" 1" 88 3.46 59.5 2.34 50 1.97
1-1/4" 88 3.46 59.5 2.34 50 1.97
1-1/2" 88 3.46 61 2.4 57 2.24
2" 87 3.43 61 2.4 69.5 2.74
3" 3/4" 101 3.98 61.5 2.42 41.5 1.63
1" 101 3.98 61.5 2.42 41.5 1.63
1-1/4" 103 4.06 65.5 2.58 50.5 1.99
1-1/2" 103 4.06 65 2.56 57 2.24
2" 103 4.06 65 2.56 73.5 2.89
2-1/2" 102 4.02 70.5 2.78 88.5 3.48
4" 2" 128.5 5.06 66 2.6 72.5 2.85
2-1/2" 128.5 5.06 71 2.8 88 3.46
3" 130 5.12 77 3.03 102 4.02
