金属接头

卡套金属接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等介质管路连接。

卡套金属接头指标：

制造标准：GB3733.1～3765-83

公称压力：25MPa--40MPa

适用温度：≤450℃

适用介质：油、水、气等非腐蚀性或有腐蚀性介质

制造材料：201 304316 316L 等

配管：Φ4～Φ42的普通级精度无缝钢管

锥管螺纹：ZG,G,NPT等

卡套金属接头怎样连接：

一、卡套金属接头概述

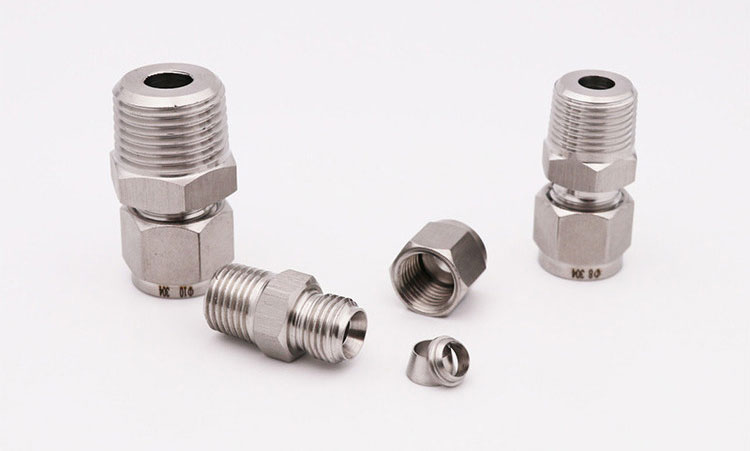

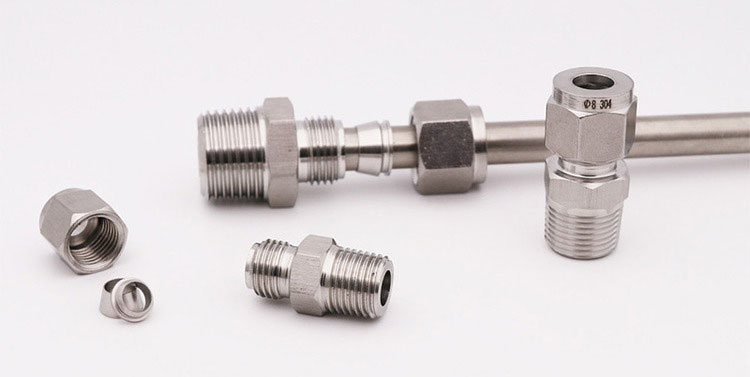

卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

二、卡套金属接头的装配安装

1、锯下合适长度的无缝钢管，去除端口毛刺。钢管端面要与轴线垂直，角度公差不大于0.5度。如果钢管需要折弯，则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。

2、把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。

3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。

4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）。

5、达到压力点后，再将螺母拧紧1/2圈。

6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。卡套可以稍微旋转，但不能轴向移动。

7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕。

重复安装方法：

所有的卡套金属接头都可以多次重装，但要保证零件无损坏且清洁。

1、把钢管插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。

2、用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。

检查方法

可拆下钢管检查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起。卡套不能前后滑动，但允许有轻微转动。

泄漏原因

1、钢管没有插到底

2、螺母没有拧紧

3、钢管外表面刮伤或钢管不圆。

4、钢管太硬。
