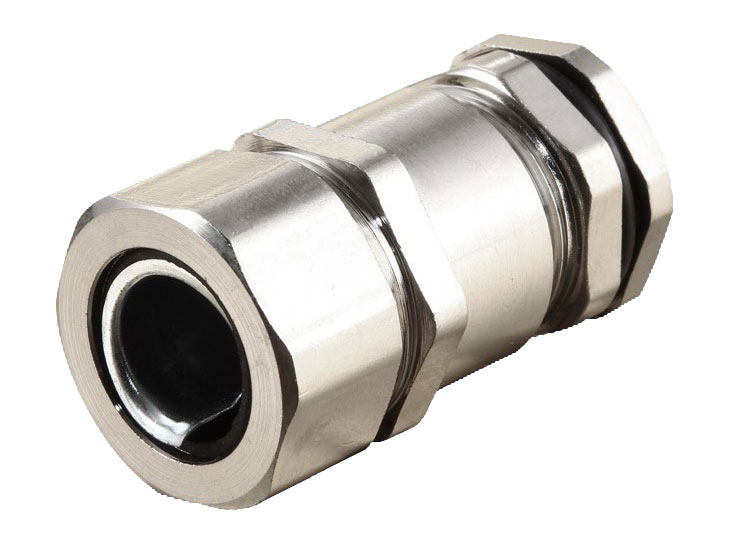

IP67 黄铜色不锈钢金属软管接头
发布日期：2017-03-29  阅读量：136 次
咨询热线：021-63503216
  • 产品简介
  • 图片展示

型号规格

产地：上海

类型： 拖链

防护等级：IP67

品牌：闵彬

尺寸：G/M/PG螺纹

材料：ACF是黄铜和不锈钢钢铁

颜色：金属色

工作温度：-40℃～100℃，可瞬时加热到120℃

特征：外观精美，结构紧凑，强度更高，可用于水、酸性液体，究竟，油，油脂等常见溶剂

螺纹规格：管螺纹G，公制螺纹





英标 (G)

编号 螺牙标准 适用电缆外径 公制 英制 螺纹外径ODD1 螺纹长度L1 接合长度L2+L3 包装
LNE-MBG-03G G3/8” 4-8 Φ10 1/4” 16.5 8 17 100
LNE-MBG-04G G3/8” 6-10 Φ 13 3/8” 16.5 8 18 100
LNE-MBG-05G G1/2” 8-12 Φ 16 1/2” 21.3 11 23 100
LNE-MBG-06G G3/4” 13-18 Φ 20 3/4” 26.6 14 22 50
LNE-MBG-08G G1” 15-22 Φ 25 1” 33.4 15 28 50
LNE-MBG-010G G11/4” 22-28 Φ 32 11/4” 42.1 15 30 25
LNE-MBG-012G G11/2” 26-32 Φ 38 11/2” 47.8 16 32 25
LNE-MBG-016G G2” 37-44 Φ 51 2” 59.6 18 34 10



公制螺纹 (M)

编号 螺牙标准 适用电缆外径 公制 英制 螺纹外径ODD1 螺纹长度L1 接合长度L2+L3 包装
LNE-MBG-03M M16x1.5 6-10 Φ 10 1/4” 16 8 17 100
LNE-MBG-04M M20x1.5 8-12 Φ 13 3/8” 20 8 18 100
LNE-MBG-05M M20x1.5 8-12 Φ 16 1/2” 20 11 23 100
LNE-MBG-06M M25x1.5 10-14 Φ 20 3/4” 25 14 22 50
LNE-MBG-08M M32x1.5 15-22 Φ 25 1” 32 15 28 50
LNE-MBG-010M M40x1.5 18-25 Φ 32 11/4” 40 15 30 25
LNE-MBG-012M M50x1.5 26-32 Φ 38 11/2” 50 16 32 25
LNE-MBG-016M M63x1.5 37-44 Φ 51 2” 63 18 34 10
LNE-MBG-20M M76x1.5 42-52 Φ 64 2 1/2” 76 22 38 10
LNE-MBG-24M M88x1.5 55-62 Φ 75 3” 88 22 46 5
LNE-MBG-32M M114x1.5 78-84 Φ 100 4” 114 24 50 5



德国标准 (PG)

编号 螺牙标准 适用电缆外径 公制 英制 螺纹外径ODD1 螺纹长度L1 接合长度L2+L3 包装
LNE-MBG-03P PG9 4-8 Φ 10 1/4” 15.2 8 16 100
LNE-MBG-04P PG11 6-10 Φ 13 3/8” 18.6 9 17 100
LNE-MBG-05P PG13.5 8-12 Φ 16 1/2” 20.4 11 23 100
LNE-MBG-06P PG21 13-18 Φ 20 3/4” 28.3 14 23 50
LNE-MBG-08P PG29 18-25 Φ 25 1” 37.0 15 28 50
LNE-MBG-010P PG29 18-25 Φ 32 11/4” 37.0 15 30 25
LNE-MBG-012P PG36 26-32 Φ 38 11/2” 47.0 16 32 25
LNE-MBG-016P PG48 37-44 Φ 51 2” 59.3 18 34 10
